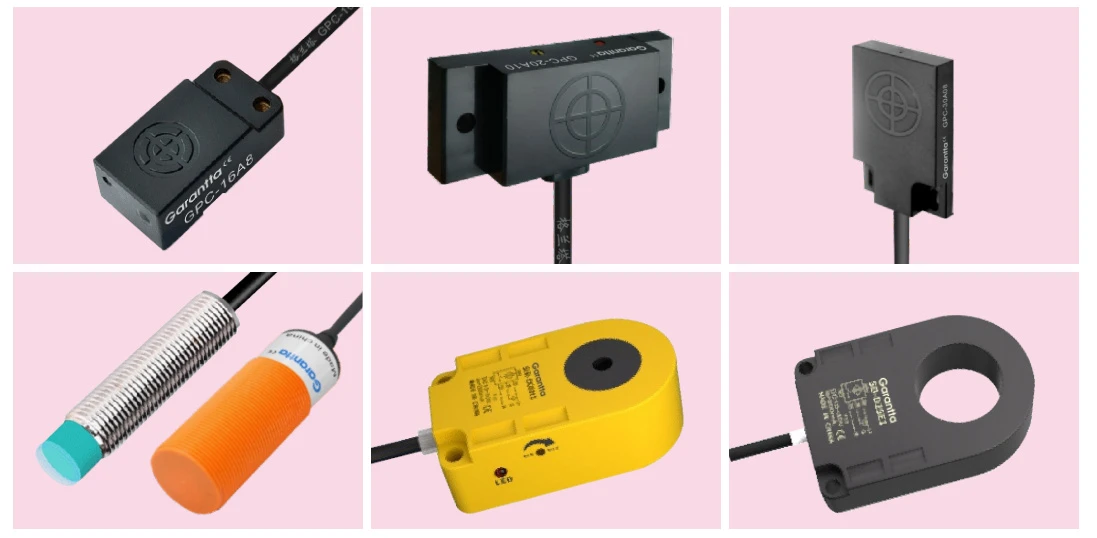

เซ็นเซอร์คาปาซิทีฟแบบแบน

เซ็นเซอร์คาปาซิทีฟแบบแบนเป็นเซ็นเซอร์แบบไม่สัมผัส-ที่ใช้การออกแบบโครงสร้างแบบเรียบและตรวจจับวัตถุตามหลักการเปลี่ยนแปลงความจุ รูปร่างแบน (โดยปกติจะบางและมีพื้นผิวการตรวจจับเป็นรูปสี่เหลี่ยมผืนผ้าหรือสี่เหลี่ยม) ช่วยให้สามารถติดตั้งในพื้นที่-พื้นที่จำกัด เช่น ช่องว่างของอุปกรณ์ ด้านข้างสายพานลำเลียง ฯลฯ โครงสร้างนี้ไม่เพียงแต่ช่วยประหยัดพื้นที่ในการติดตั้ง แต่ยังช่วยให้พื้นผิวการตรวจจับอยู่ใกล้กับวัตถุเป้าหมายมากขึ้น ซึ่งช่วยเพิ่มความเสถียรในการตรวจจับ

จากหลักการตรวจจับจะมีแผ่นคาปาซิเตอร์อยู่ภายในเซนเซอร์ เมื่อวัตถุ (ไม่ว่าจะเป็นโลหะหรือไม่ใช่-) เข้าใกล้พื้นผิวการตรวจจับ ตัวเก็บประจุจะถูกสร้างขึ้นระหว่างวัตถุกับเพลต ส่งผลให้ค่าความจุของเซ็นเซอร์เปลี่ยนแปลง เซ็นเซอร์จะตรวจสอบว่ามีวัตถุอยู่หรือไม่โดยการตรวจจับการเปลี่ยนแปลงความจุ จากนั้นจึงส่งสัญญาณสวิตช์ที่สอดคล้องกัน

ในแง่ของประเภทเอาต์พุต เซนเซอร์แบบ Flat Capacitive ยังแบ่งออกเป็น NPN และ PNP ซึ่งได้รับการปรับให้เข้ากับประเภทอินพุตระบบควบคุมที่แตกต่างกัน โดยปกติระยะการตรวจจับจะปรับได้ และผู้ใช้สามารถตั้งค่าช่วงการตรวจจับที่เหมาะสมผ่านปุ่มหมุนหรือเปิดเซ็นเซอร์ตามความต้องการที่แท้จริงเพื่อหลีกเลี่ยงการเรียกที่ผิดพลาด

1. ประสิทธิภาพที่มั่นคง ช่วงการใช้งานที่กว้าง ประหยัด และทนทาน

2. การตอบสนองที่ละเอียดอ่อน - ในตัวชิปเซ็นเซอร์อัจฉริยะ การตอบสนองความถี่ที่รวดเร็ว การป้องกัน- การรบกวนที่แข็งแกร่ง และประสิทธิภาพที่เชื่อถือได้

3. ลวดดีเยี่ยม แข็งแรง ทนทาน ใช้สายพีวีซีมาตรฐานนำไฟฟ้าได้ดี ตัวชี้วัดทั้งหมดผ่านการทดสอบความน่าเชื่อถืออย่างเข้มงวด และสามารถปรับแต่งความยาวของสายไฟได้

4. เซ็นเซอร์ Capacitive แบบแบน Garantta ที่มีเปลือกที่แข็งแรง คุณภาพที่เชื่อถือได้ วัสดุเปลือก ABS รูปลักษณ์เรียบร้อย มั่นคงและเชื่อถือได้ ทนต่อการกัดกร่อน- และมีอายุการใช้งานยาวนาน

1. เสถียรภาพอุณหภูมิที่ดี

โดยทั่วไปค่าความจุของเซ็นเซอร์คาปาซิทีฟจะไม่ขึ้นอยู่กับวัสดุอิเล็กโทรด ซึ่งเป็นประโยชน์ในการเลือกวัสดุที่มีค่าสัมประสิทธิ์อุณหภูมิต่ำ อย่างไรก็ตาม เนื่องจากมีการสร้างความร้อนน้อยที่สุด จึงมีผลกระทบต่อความเสถียรเพียงเล็กน้อย และเซ็นเซอร์ความต้านทานมีความเสียหายจากทองแดง ซึ่งสามารถสร้างความร้อนได้ง่ายและการดริฟท์เป็นศูนย์

2. โครงสร้างที่เรียบง่าย

เซ็นเซอร์คาปาซิทีฟแบบแบนมีโครงสร้างที่เรียบง่าย ผลิตได้ง่าย และรับประกันความแม่นยำสูง สามารถทำให้มีขนาดกะทัดรัดมากเพื่อให้ได้การวัดพิเศษบางอย่าง สามารถทำงานในสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูง การแผ่รังสีที่รุนแรง และสนามแม่เหล็กแรงสูง สามารถทนต่อการเปลี่ยนแปลงของอุณหภูมิที่มีนัยสำคัญ แรงดันสูง การกระแทกสูง การโอเวอร์โหลด ฯลฯ สามารถวัดอุณหภูมิที่สูงเป็นพิเศษและความแตกต่างของความดันต่ำ-ได้ รวมทั้งวัดการทำงานของแม่เหล็กด้วย

3. การตอบสนองแบบไดนามิกที่ดี

เซ็นเซอร์อุปนัยใช้พลังงานเพียงเล็กน้อยเนื่องจากมีแรงดึงดูดไฟฟ้าสถิตเล็กน้อยระหว่างแผ่นชาร์จ และชิ้นส่วนที่เคลื่อนที่ได้นั้นสามารถทำให้มีขนาดเล็กและบางมาก ส่งผลให้มีการออกแบบที่มีน้ำหนักเบา ดังนั้นความถี่ธรรมชาติจึงสูง เวลาตอบสนองแบบไดนามิกสั้น และสามารถทำงานที่ความถี่หลายเมกะเฮิรตซ์ ทำให้เหมาะเป็นพิเศษสำหรับการวัดแบบไดนามิก เนื่องจากการสูญเสียอิเล็กทริกต่ำ จึงสามารถจ่ายพลังงานที่ความถี่ที่สูงขึ้น ส่งผลให้ระบบมีความถี่ในการทำงานสูง สามารถใช้วัดพารามิเตอร์ที่เปลี่ยนแปลงอย่างรวดเร็วได้

4. สามารถวัดได้แบบไม่-สัมผัสและมีความไวสูง

การวัดการสั่นสะเทือนหรือความเยื้องศูนย์แบบไม่-ของการสัมผัสของเพลาหมุน ระยะห่างในแนวรัศมีของตลับลูกปืนเม็ดกลมขนาดเล็ก ฯลฯ เมื่อใช้การวัดแบบไม่สัมผัส- เซ็นเซอร์คาปาซิทีฟแบบเรียบจะมีผลในการหาค่าเฉลี่ย ซึ่งสามารถลดอิทธิพลของความหยาบของพื้นผิวชิ้นงานและปัจจัยอื่นๆ ที่มีต่อการวัดได้

ถาม: พรอกซิมิตี้เซนเซอร์แบบแบนคาปาซิทีฟมีข้อดีหลักๆ อย่างไรเมื่อเปรียบเทียบกับเซนเซอร์ทรงกระบอกมาตรฐาน

ข้อได้เปรียบหลักของพรอกซิมิตี้เซนเซอร์แบบคาปาซิทีฟแบบแบนอยู่ที่การออกแบบ-บางเฉียบ ทำให้เหมาะสำหรับการใช้งานที่มีพื้นที่การติดตั้งจำกัด เนื่องจากพื้นผิวการตรวจจับมีขนาดใหญ่และสม่ำเสมอ จึงมีความไวและมีเสถียรภาพมากขึ้นเมื่อตรวจจับวัตถุขนาดใหญ่ (เช่น กองกระดาษ กระดานไม้ หรือภาชนะบรรจุของเหลว) นอกจากนี้ โครงสร้างแบบเรียบมักมีช่วงการตรวจจับที่กว้างกว่าและไวต่อการสั่นสะเทือนทางกลน้อยกว่า ทำให้เหมาะสำหรับการติดตั้งบนพื้นผิวหรือการติดตั้งแบบฝัง

ถาม: เมื่อเลือกเซนเซอร์ ฉันจะทราบได้อย่างไรว่าต้องใช้พรอกซิมิตี้เซนเซอร์แบบคาปาซิทีฟหรืออินดักทีฟ

นี่เป็นคำถามคัดเลือกที่สำคัญที่สุด ความแตกต่างหลักอยู่ที่วัตถุที่ถูกตรวจพบ:

เซ็นเซอร์แบบคาปาซิทีฟ: สามารถตรวจจับวัตถุได้เกือบทั้งหมด (โลหะ อโลหะ ของเหลว ผง และร่างกายมนุษย์) หากคุณต้องการตรวจจับขวดพลาสติก แผ่นแก้ว กล่องกระดาษแข็ง ไม้ ระดับของเหลว หรือวัสดุที่เป็นเม็ด คุณควรเลือกเซ็นเซอร์แบบคาปาซิทีฟ

เซ็นเซอร์อินดักทีฟ: สามารถตรวจจับได้เฉพาะวัตถุที่เป็นโลหะ สำหรับการตรวจจับโลหะ มักจะแม่นยำและมีเสถียรภาพมากกว่า และแทบไม่ได้รับผลกระทบจากสารที่ไม่{1}}รบกวนโลหะ (เช่น ความชื้นและฝุ่น)

กฎง่ายๆ: ตรวจจับเฉพาะโลหะ → เลือกอุปนัย; การตรวจจับอโลหะ-หรือวัสดุหลายชนิด → เลือกตัวเก็บประจุ เซ็นเซอร์คาปาซิทีฟแบบแบนเนื่องจากมีพื้นผิวการตรวจจับขนาดใหญ่ เหมาะอย่างยิ่งสำหรับการตรวจจับวัตถุที่ไม่ใช่โลหะขนาดใหญ่- หรือสำหรับการตรวจจับผ่านผนังภาชนะ

ถาม:เซ็นเซอร์คาปาซิทีฟแบบแบนสามารถใช้ในการตรวจจับระดับของเหลวในภาชนะบรรจุในอุตสาหกรรมอาหารหรือเคมีได้หรือไม่ ข้อกำหนดพิเศษคืออะไร?

ใช่ นี่เป็นหนึ่งในสถานการณ์การใช้งานที่ได้เปรียบ สามารถตรวจจับการมีอยู่/ระดับของของเหลวหรือวัสดุภายในภาชนะที่ไม่ใช่-โลหะ (เช่น ขวดพลาสติกหรือขวดแก้ว) ผ่านผนังภาชนะ

ข้อกำหนดพิเศษ:

ความเข้ากันได้ของวัสดุ: วัสดุของพื้นผิวการตรวจจับของเซ็นเซอร์ (โดยปกติคือ PBT หรือสแตนเลส) จะต้องทนทานต่อสารทำความสะอาด ของเหลวที่มีฤทธิ์กัดกร่อน หรือการกระเด็นของอาหารในภาคสนาม ต้องยืนยันระดับการป้องกัน (ระดับ IP)

ความหนาของผนังคอนเทนเนอร์: ความหนาของผนังคอนเทนเนอร์ต้องอยู่ภายใน "ความสามารถในการเจาะ" ของเซนเซอร์ รุ่นต่างๆ มีความสามารถในการเจาะที่แตกต่างกัน โปรดดูข้อกำหนด ความหนาของผนังที่มากเกินไปจะส่งผลให้ไม่สามารถตรวจจับได้หรือมีความไวต่ำมาก

การติดตั้งและการยึด: เซ็นเซอร์จะต้องติดแน่นกับผนังด้านนอกของภาชนะอย่างแน่นหนาและสม่ำเสมอ โดยไม่มีช่องว่างอากาศ โดยปกติแล้วจะต้องใช้ฉากยึดหรือกาวที่ทนต่อการกัดกร่อน-ในการยึด และพื้นผิวด้านนอกของผนังภาชนะจะต้องสะอาดและเรียบ
