Garantta 40 มม. ระยะพิทช์พิเศษ-ตัวป้องกันแสงนิรภัย-ประสิทธิภาพสูง- การป้องกันความปลอดภัยทางอุตสาหกรรมที่ออกแบบมาสำหรับพื้นที่อับอากาศ
เนื่องจากอุปกรณ์อัตโนมัติยังคงพัฒนาไปสู่การย่อขนาดและความแม่นยำ พื้นที่การติดตั้งภายในอุปกรณ์ของโรงงานจึงมีค่ามากขึ้นเรื่อยๆ การบรรลุประสิทธิภาพสูงสุดภายในพื้นที่จำกัดโดยไม่กระทบต่อความปลอดภัยของอุปกรณ์ กลายเป็นเรื่องน่าปวดหัวสำหรับผู้ผลิตอุปกรณ์และผู้จัดการโรงงาน เพื่อจัดการกับปัญหาในอุตสาหกรรมด้านพื้นที่การติดตั้งที่แคบและรูปแบบที่กะทัดรัด Garantta Sensors ได้เปิดตัวเซ็นเซอร์ Safety Light Guard ซีรีส์ GLA- บางพิเศษ ที่มีระยะพิทช์ 40 มม. หลังจากการวิจัยและพัฒนาโดยเฉพาะ ด้วยตัวเครื่องที่บางเฉียบ-เพียง 13 มม. และเวลาตอบสนองระดับ-มิลลิวินาทีที่รวดเร็วเป็นพิเศษ- ไม่เพียงแต่เป็นเกราะป้องกันด้านความปลอดภัยที่แข็งแกร่งและเชื่อถือได้สำหรับสายการผลิตระบบอัตโนมัติทางอุตสาหกรรมเท่านั้น แต่ยังช่วยแก้ปัญหาม่านแสงนิรภัยแบบเดิมที่ "ติดตั้งยากและใช้พื้นที่-" ด้วยการออกแบบที่บางเฉียบ-
ก่อนที่จะเจาะลึกว่าผลิตภัณฑ์นี้แก้ไขจุดบกพร่องเหล่านี้ได้อย่างไร เราต้องชี้แจงแนวคิดหลัก: "ความละเอียด" หรือ "ระยะห่าง 40 มม." ของม่านแสงนิรภัยหมายถึงอะไรกันแน่

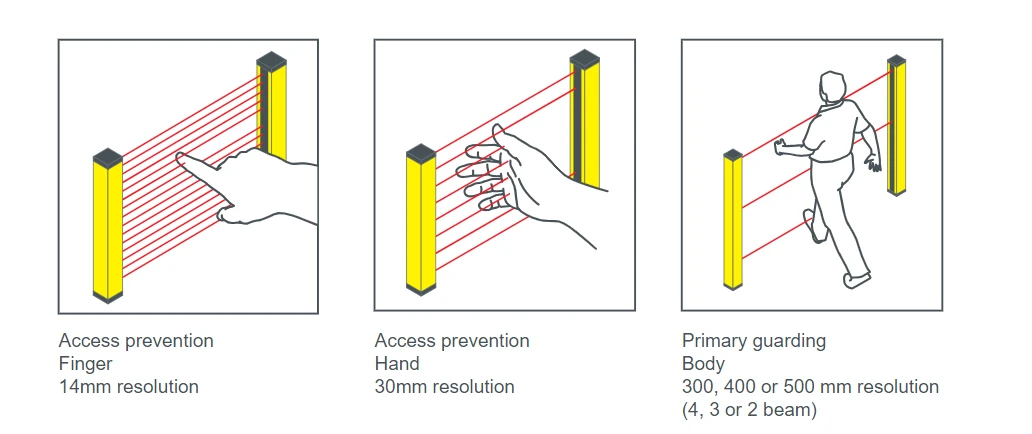

I. ระยะพิทช์ 40 มม. (ความละเอียด) คืออะไร สถานการณ์การคุ้มครองความปลอดภัยประเภทใดที่สอดคล้องกับ? "ระยะห่าง" หรือ "ความละเอียด" ของ Safety Light Guard หมายถึงระยะห่างระหว่างลำแสงสองลำที่อยู่ติดกัน ในด้านการใช้งานแล้ว เซ็นเซอร์ม่านแสงนิรภัยระยะพิทช์ 40 มม. จะสอดคล้องกับระดับการตรวจจับแขน/แขนขาเป็นหลัก โดยเฉพาะม่านแสงนิรภัยความละเอียด 40 มม. เหมาะสำหรับสถานการณ์การป้องกันต่อไปนี้เป็นหลัก:
การป้องกันความปลอดภัยที่ต้องมีการตรวจจับแขนขา
ใช้สำหรับการป้องกันพื้นที่และปริมณฑล ตรวจจับว่าบุคลากรเข้าไปในพื้นที่อันตรายหรือไม่
บูรณาการเข้ากับสายการผลิตอัตโนมัติที่มีข้อกำหนดด้านสุขอนามัยสูง เช่น การผลิตอาหาร บรรจุภัณฑ์ และเครื่องดื่ม
ติดตั้งบนอุปกรณ์ปั๊มขึ้นรูป เช่น เครื่องดัด เครื่องฉีดพลาสติก และเครื่องอัด เพื่อป้องกันผู้ปฏิบัติงานเข้าไปในพื้นที่แม่พิมพ์โดยไม่ได้ตั้งใจ
ใช้ร่วมกับ AGV, สายคัดแยกโลจิสติกส์ และช่องทางเข้า/ออกสำหรับการตรวจสอบความปลอดภัยแบบไม่{0}}สัมผัส
สำหรับอุตสาหกรรมที่มีมาตรฐานด้านสุขอนามัยที่เข้มงวด เช่น อาหารและเครื่องดื่ม ม่านแสงนิรภัยซีรีส์ Garantta GLA มีระดับการป้องกัน IP65 ซึ่งต้านทานการรบกวนของฝุ่นและความชื้นในโรงงานได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการทำงาน-มีเสถียรภาพในระยะยาวของอุปกรณ์ในสภาพแวดล้อมที่รุนแรง
ครั้งที่สอง ข้อได้เปรียบหลักของม่านแสงนิรภัยแบบบางพิเศษ-ของ Garantta: ประหยัดพื้นที่ การตอบสนองที่รวดเร็ว และความน่าเชื่อถือสูง
ม่านแสงนิรภัยแบบบางพิเศษ-ของซีรีส์ GLA ของ Garantta ได้รับการออกแบบโดยมี "ความบาง" เป็นความก้าวหน้าหลัก ต่อไปนี้เป็นข้อได้เปรียบหลักสามประการที่เหนือกว่าม่านแสงนิรภัยแบบเดิมๆ:
1. ตัวเครื่องบางเฉียบ-เพียง 13 มม. สามารถติดตั้งได้อย่างยืดหยุ่นในพื้นที่จำกัด
ม่านแสงนิรภัยแบบเดิมๆ มีขนาดใหญ่ มักต้องใช้พื้นที่ในการติดตั้งมาก สำหรับระบบตรวจจับสุญญากาศ ห้องสุญญากาศ หรืออุปกรณ์ขนาดเล็กที่ได้รับการดัดแปลง มักจะหมายถึงการดัดแปลงโครงสร้างขนาดใหญ่- ม่านแสงบางพิเศษ-ของ Garantta ใช้นวัตกรรมการออกแบบโครงสร้างบางพิเศษ-ที่มีขนาดหน้าตัด-เพียง 30*13 มม. ขนาดกะทัดรัดนี้ช่วยให้ฝังได้ง่ายในพื้นที่การติดตั้งแคบในอุปกรณ์อัตโนมัติ ช่วยให้ปรับใช้ได้โดยไม่ต้องเปลี่ยนสถาปัตยกรรมอุปกรณ์ที่มีอยู่
2. เวลาตอบสนองที่รวดเร็วเป็นพิเศษ- (<1ms), Seizing the Initiative in Emergency Braking
ในทันทีที่เกิดอุบัติเหตุด้านความปลอดภัยทางอุตสาหกรรม ความแตกต่างแม้แต่เสี้ยววินาทีก็อาจหมายถึงโลกแห่งความแตกต่างได้ เซ็นเซอร์ม่านแสงนิรภัย-บางพิเศษของ Garantta ใช้การออกแบบพลังงานต่ำ-ขั้นสูงและเทคโนโลยีการซิงโครไนซ์เชิงเส้น ทำให้ได้รับเวลาตอบสนองน้อยกว่า 1 มิลลิวินาที เมื่อแขนขาบุกรุกเข้าไปในพื้นที่อันตรายของแขนหุ่นยนต์หรืออุปกรณ์ปั๊มในห้องปฏิบัติการ ตัวรับม่านแสงจะตรวจจับการรบกวนของเส้นทางแสงทันที และส่งคำสั่งหยุดไปยังระบบควบคุม PLC ของอุปกรณ์ทันทีผ่านสัญญาณเอาท์พุต (รองรับโหมดเอาท์พุตหลายโหมด เช่น NPN/PNP/รีเลย์) ทำให้สามารถเบรกฉุกเฉินและปกป้องความปลอดภัยของผู้ปฏิบัติงาน
3. การรับรองความปลอดภัยที่เข้มงวดและการทดสอบตนเองอย่างชาญฉลาด-ทำให้มั่นใจได้ถึงการทำงานของสายการผลิตที่มั่นคง ในฐานะบริษัทเซ็นเซอร์เทคโนโลยีขั้นสูง-ระดับมืออาชีพ Garantta ยึดมั่นในหลักการด้านความปลอดภัยเป็นอันดับแรกเสมอ การ์ดไฟนิรภัยซีรีส์ GLA ได้รับการออกแบบอย่างเคร่งครัดตามมาตรฐานความปลอดภัยสากล เช่น IEC 61496 (ประเภท 4) และ ISO 13849-1 ฟังก์ชันการทดสอบตัวเองของสัญญาณลูป-}ในตัว-ในตัวช่วยให้เซ็นเซอร์ทดสอบวงจรภายในตัวเองเป็นระยะๆ แม้ว่าจะไม่ได้ใช้งานก็ตาม และจะแจ้งเตือนทันทีหากเกิดข้อผิดพลาด ในขณะเดียวกัน การออกแบบการตรวจจับโฟโตอิเล็กทริคอัจฉริยะช่วยให้ทนทานต่อแสงและการรบกวนทางแม่เหล็กไฟฟ้าได้ดีมาก ทำให้มั่นใจได้ว่าสัญญาณเอาท์พุตจะมีเสถียรภาพแม้ในสภาพแวดล้อมที่มีแสงจ้าถึง 10,000 ลักซ์ ป้องกันการกระตุ้นที่ผิดพลาดหรือการตรวจจับที่พลาด และรักษาประสิทธิภาพของสายการผลิต
ที่สาม ภาพรวมข้อกำหนดทางเทคนิค
ต่อไปนี้เป็นภาพรวมของพารามิเตอร์ทางเทคนิคที่สำคัญของเซ็นเซอร์ป้องกันแสงนิรภัย-บางเฉียบพิเศษซีรีส์ Garantta GLA:
รายการพารามิเตอร์|คำอธิบายข้อมูลจำเพาะ
รุ่นสินค้า|GLA รุ่นมาตรฐาน / ซีรีส์ HA13-C ฯลฯ
ระยะห่างของแกนแสง|40 มม. (ตัวเลือก 20 มม. / 30 มม.)
ภาพตัดขวาง-ขนาดส่วน|30*13 มม. (ดีไซน์บางเฉียบ{{3})
ความแม่นยำในการตรวจจับ|45มม
ระยะการตรวจจับ|0.1–3 ม. (มาตรฐาน) / 0.1–4 ม. (ปรับปรุง)
เวลาตอบสนอง|เร็วที่สุด<1ms (depending on the number of optical axes)
วิธีการส่งออก|NPN / PNP / รีเลย์|ไม่จำเป็น
ระดับความปลอดภัย|ประเภท 4, Cat.4, PLe (สอดคล้องกับ IEC 61496-1/-2, EN ISO 13849-1)
ระดับการป้องกัน|IP65
Light Interference Resistance | 10,000 Lux (incident angle >5 องศา)
วิธีการซิงโครไนซ์|เทคโนโลยีการซิงโครไนซ์เชิงเส้น
อุณหภูมิในการทำงาน|-10 องศา ~ +55 องศา
วัสดุตัวเรือนอลูมิเนียมอัลลอยด์
หมายเหตุ: พารามิเตอร์ทางเทคนิคข้างต้นอิงตามข้อมูลจากผลิตภัณฑ์ซีรีส์ HA13-C และ GLA ของ Garantta โปรดดูรายละเอียดข้อมูลจำเพาะของผลิตภัณฑ์จริง
IV. คู่มือความเข้ากันได้ของผลิตภัณฑ์และคำแนะนำในการเลือก
เพื่อช่วยให้คุณเลือกผลิตภัณฑ์ Safety Light Guard ที่เหมาะสมที่สุดสำหรับความต้องการของสายการผลิตได้อย่างรวดเร็ว คำแนะนำต่อไปนี้มีไว้เพื่อใช้อ้างอิง:
หากวัตถุที่จะป้องกันคือนิ้วของบุคคล (ข้อกำหนดความแม่นยำสูง): เราขอแนะนำให้เลือกรุ่นความละเอียดสูง-ที่มีระยะห่างแกนแสงน้อยกว่าหรือเท่ากับ 20 มม. ซึ่งสามารถตรวจจับสิ่งกีดขวางเล็กๆ เช่น นิ้วของมนุษย์ได้
หากวัตถุที่ต้องป้องกันคือแขนขาหรือลำตัวของบุคคล ระยะห่าง 40 มม. คือตัวเลือกที่แนะนำที่มีประสิทธิภาพที่สุด- ซึ่งใช้กันอย่างแพร่หลายที่ทางเข้าพื้นที่เครื่องจักรกลอันตราย ขอบด้านนอกของอุปกรณ์ปั๊มขึ้นรูป และทางเดินในสายการผลิตแบบอัตโนมัติ
หากพื้นที่การติดตั้งมีจำกัดมาก: เราขอแนะนำซีรีส์บางพิเศษ- (ความหนา 13 มม.) ของ Garantta ไม่ว่าจะเป็นการตรวจจับด้านหน้า-หรือการตรวจจับด้านข้าง- ก็สามารถปรับใช้ได้อย่างยืดหยุ่นในรูปแบบขนาดกะทัดรัด
หากต้องการระยะการตรวจจับที่ยาวขึ้น (มากกว่า 5 ม.): พิจารณารุ่นขยาย Garantta อื่นๆ ที่มีระยะการตรวจจับสูงสุด 20 ม.
เพื่อตอบสนองความต้องการนี้ในหมู่ผู้ผลิตอุปกรณ์ Garantta Sensors ไม่เพียงแต่จัดหาเซ็นเซอร์ม่านแสงนิรภัย GLA ประสิทธิภาพสูง-ดังที่กล่าวมาข้างต้นเท่านั้น แต่ยังสนับสนุนรุ่นผลิตภัณฑ์ที่กำหนดเอง โหมดเอาต์พุต และวิธีการติดตั้ง ทำให้บรรลุ-โซลูชันเซ็นเซอร์ความปลอดภัยทางอุตสาหกรรมแบบครบวงจรอย่างแท้จริง
V. ติดต่อผลิตภัณฑ์การ์ดป้องกันแสงนิรภัย Garantta ตอนนี้
การเลือกเซ็นเซอร์ม่านแสงนิรภัยรุ่น GLA ซีรีส์ 40 มม. พิทช์พิเศษ-ของ Garantta หมายถึงการเลือกความบาง ประสิทธิภาพสูง และ-ความปลอดภัยระดับบนสุด หากคุณกำลังมองหาม่านแสงนิรภัยที่ช่วยประหยัดพื้นที่ภายในอันมีค่า ในขณะเดียวกันก็ให้การป้องกันระดับมิลลิวินาทีที่เสถียร-และความสามารถในการป้องกัน-สัญญาณรบกวนที่แข็งแกร่ง เซ็นเซอร์ Garantta คือพันธมิตรด้านความปลอดภัยทางอุตสาหกรรมในอุดมคติของคุณ
ยินดีต้อนรับสู่เว็บไซต์อย่างเป็นทางการของ Garantta หรือติดต่อทีมวิศวกรมืออาชีพของเราเพื่อขอรับข้อมูลจำเพาะของผลิตภัณฑ์ล่าสุดและใบเสนอราคา-ต่อ-รายการเดียว!
ภาพรวมกลุ่มผลิตภัณฑ์เซ็นเซอร์ Garantta
ในฐานะบริษัทเซ็นเซอร์เทคโนโลยีชั้นสูง-ระดับมืออาชีพที่บูรณาการการวิจัยและพัฒนา การผลิต และการขาย กลุ่มผลิตภัณฑ์ของ Garantta ขยายขอบเขตไปมากกว่าม่านแสงนิรภัย กลุ่มผลิตภัณฑ์ทั้งหมดของบริษัทมีการใช้กันอย่างแพร่หลายในหลายสาขา รวมถึงอุปกรณ์อัตโนมัติ อุปกรณ์ทางการแพทย์ ผลิตภัณฑ์ดิจิทัล 3C รถยนต์ และเครื่องใช้ในบ้าน:
โฟโตอิเล็กทริคเซนเซอร์ซีรีส์
ซีรี่ส์ไฟเบอร์ออปติกเซนเซอร์
ชุดม่านแสงนิรภัย
พรอกซิมิตี้เซนเซอร์ซีรีส์
ซีรี่ส์เซ็นเซอร์เครื่องหมายสี
ซีรี่ส์เซ็นเซอร์อุณหภูมิ/ความดัน/การไหล
เซ็นเซอร์วัดระดับและเซ็นเซอร์คอมโพสิต MEMS
